焊接變位機的分類有哪幾種？
返回列表 來源： 發布日期： 2020.04.13


焊接變位機分類有哪幾種呢？焊接變位機已經越來越多的應用于生產焊接中，焊接變位機配合焊接機器人使用，能提高生產效率、提升焊接品質等。
焊接變位機分類按驅動電動機個數分為：一軸變位機、雙軸變位機、三軸變位機等，作為蘇州韋爾迪機器人公司的小編給您做詳細說明



1. 單軸焊接變位機

單軸焊接變位機按照旋轉方向不同，又可分為：垂直一軸變位機和水平一軸變位機。
垂直一軸變位機包括：主動頭、被動頭、型鋼大底架、夾具支撐框架等，主動頭安裝伺服馬達，驅動支撐框架夾具及工件，能實現與焊接機器人的聯動焊接。

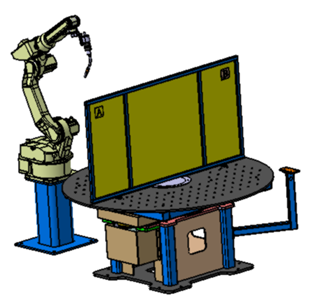

水平一軸變位機

水平一軸變位機采用平臺式旋轉，主要適用于一面有焊縫的工件，水平旋轉工件進行焊接。


水平一軸變位機

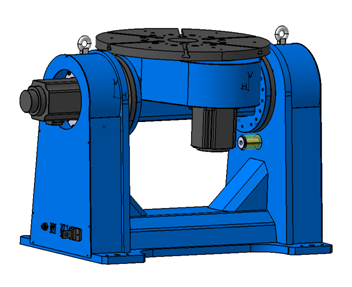

2. 雙軸焊接變位機

雙軸焊接變位機以水平旋轉為主，垂直旋轉為輔，主要由水平旋轉軸、垂直翻轉軸和型鋼框架構成，一般采用原裝伺服電機驅動，以實現焊接機器人協調運動。原則上說，可實現任意焊縫置于水平或船形焊位置，保證良好焊接角度。


雙軸變位機



3. 三軸焊接變位機

三軸焊接變位機按照大軸旋轉軸形式分為：垂直三軸變位機和水平三軸變位機。

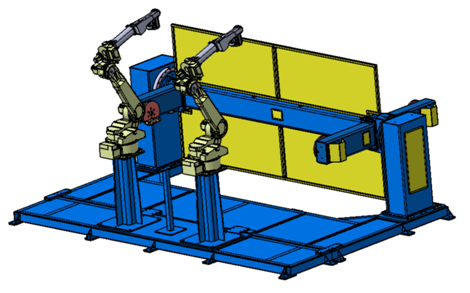

垂直三軸變位機包括：主旋轉軸為垂直地面翻轉，另兩個旋轉軸也為垂直翻轉，一般適用于較大尺寸產品工件焊接，變位運動主要占用垂直空間，節約水平空間位置。


垂直三軸變位機

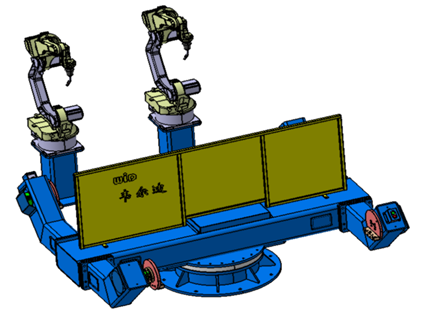

水平三軸變位機包括：主旋轉軸與地面呈水平方向旋轉，另兩個旋轉軸為垂直翻轉，適用產品工件尺寸則相對而言較小。


水平三軸變位機

現在您了解焊接變位機的分類有哪幾種了嗎？還想詳細了解具體內容請進入蘇州韋爾迪公司網站
